商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌炫扬阀门
- 型号不锈钢底阀
- 材质不锈钢
- 阀瓣开启高度视阀门而定
- 驱动方式其他
- 连接形式法兰
- 压力环境常压
- 适用介质水
- 流动方向单向
- 类型(通道位置)直通式
- 加工定制是
- 用途排污
- 产品别名不锈钢底阀
- 规格台
- 重量10kg
- 产地浙江
- 厂家炫扬阀门
产品简介：

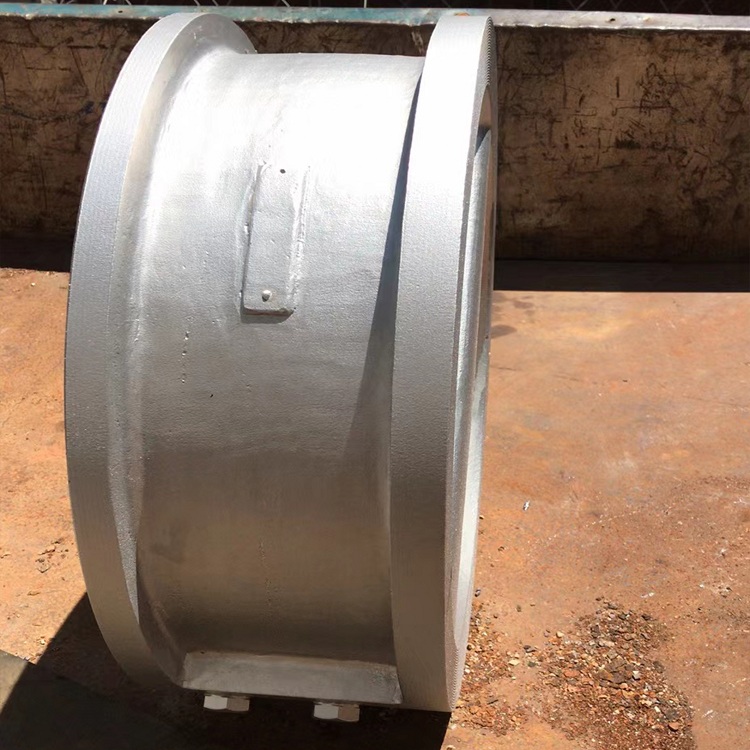

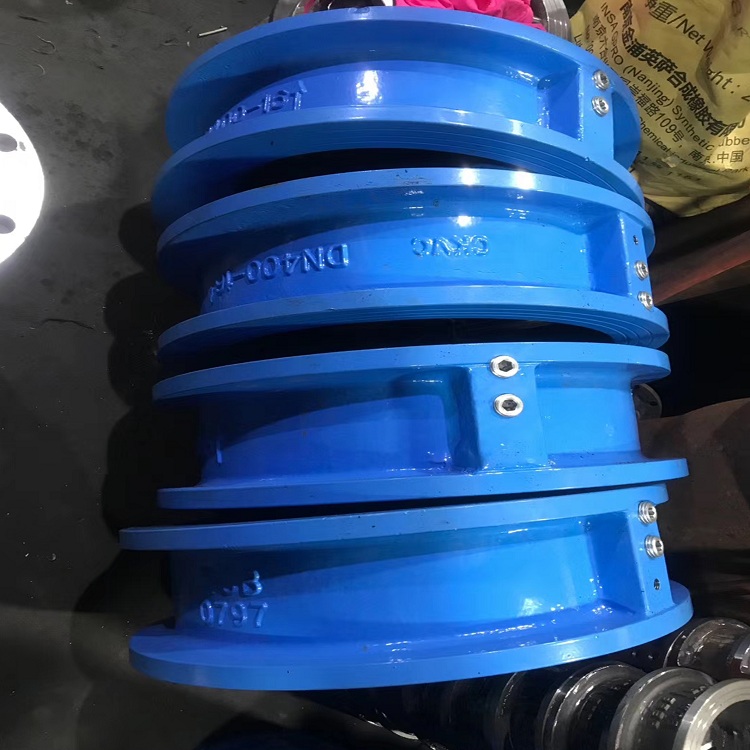

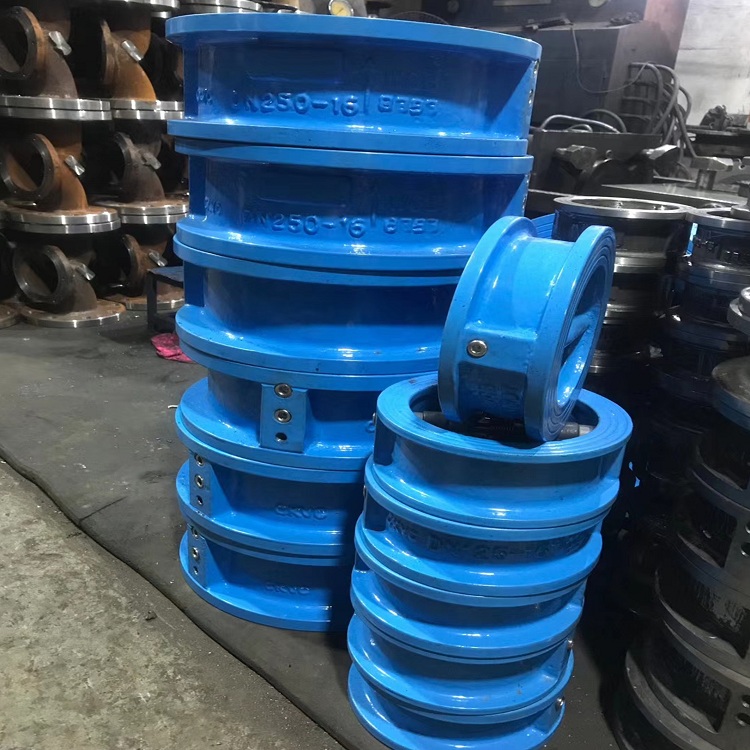

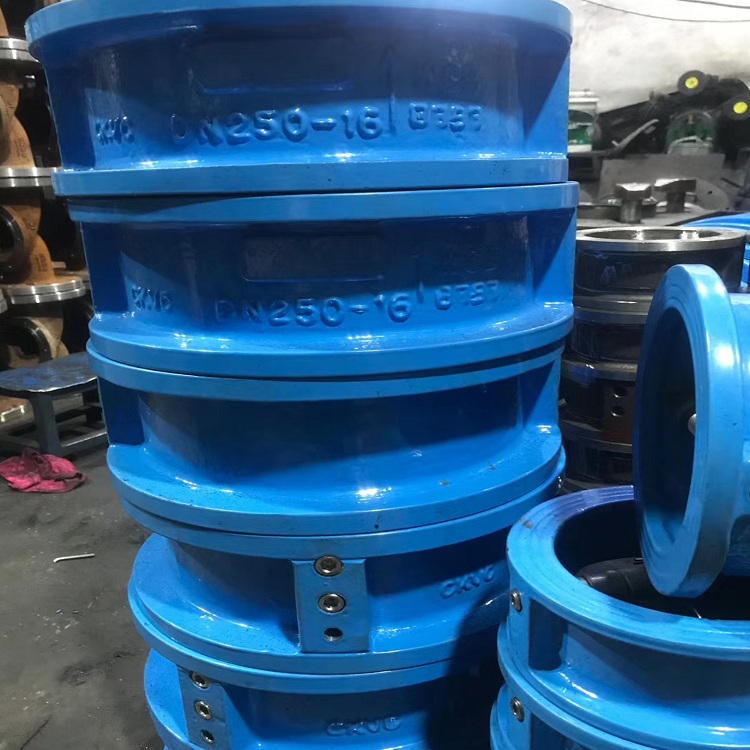

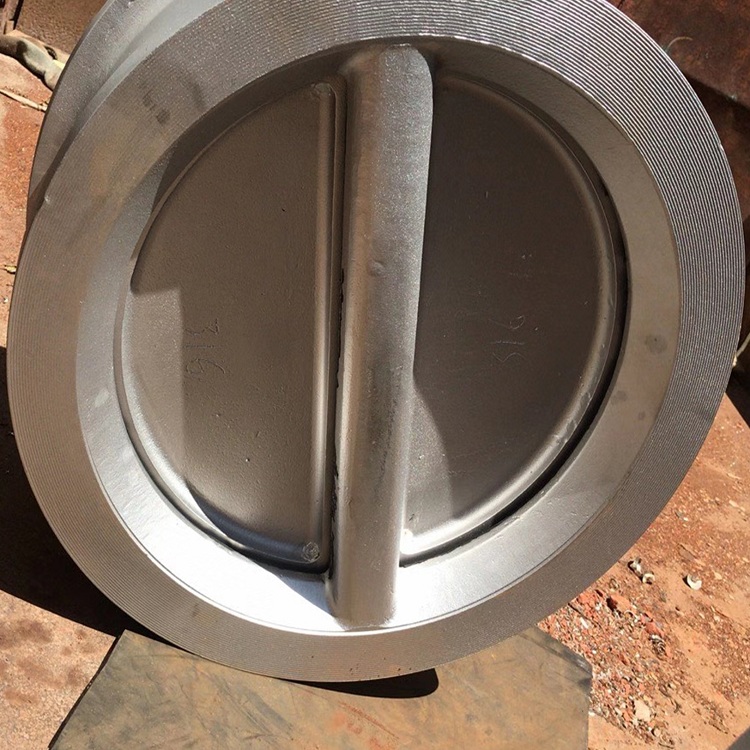

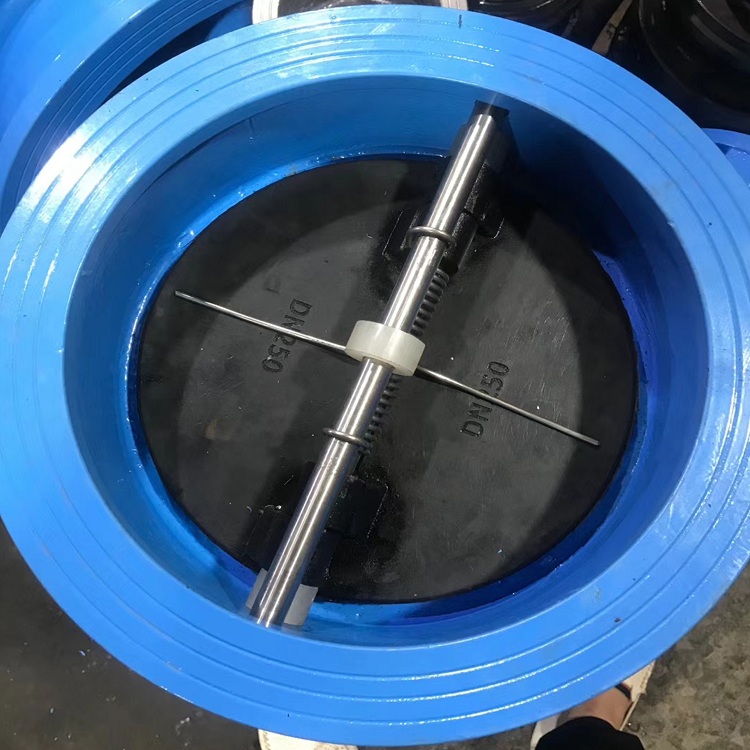

产品详情：晶圆止回阀也叫做换向阀，止回阀，背压阀，止回阀。这种种类的阀通过管道中介质自身流动产生的力自动打开和关闭，属于自动阀。
简介编辑
止回阀是指根据介质本身的流量自动打开和关闭阀瓣以防止介质倒流的阀，也称作逆止阀，单向阀，逆流阀和背压止回阀是一种自动阀，其主要功能是防止介质倒流，防止泵和驱动马达反向，并获释容器介质。止回阀也可用于提供辅助系统的压力可能会大于系统压力。止回阀可分成旋启式止回阀（根据重点旋转）和提升止回阀（沿轴移动）。[1]
背景介绍
阀门是管道中的举足轻重机器装置，通过阀门的开启和关闭以及调节来操纵装置和管道中介质的压力，流量和方向。阀门有很多分类。止回阀是指根据介质本身的流量自动打开和关闭阀瓣的阀，允许介质沿一个方向流动，并在保障管道机器和装置免于水锤损坏方面起着最主要作用。水锤在止回阀工作过程中的δh可能是正常工作压力的几倍，这对系统的性能稳定性和工作可靠性影响很大。高压管道系统适用于多台并联的泵，止回阀的水锤疑问更加突出。为了防止水锤在管道中的隐患，在止回阀的设计中使用了一些新的结构和新材料，以确保止回阀的工作特性，并将水锤的影响减小到最小。1]。
止回阀的性能直接影响整个系统的性能。阀瓣的打开和关闭过程受其所在系统的瞬态流动状态影响。同时，阀瓣的打开和关闭特性也会影响介质的流动状态。分析影响因素对H76型止回阀内部压力场瞬态变化的影响，测算出相应的性能曲线，并以此为参考对结构开展优化，以减少介质通过所引起的能量损失阀门，分流结构的结构获取优化。分析介质通过时产生的压降，脉动和阀瓣振动的影响因素，取得阀瓣的开度。根据分界条件和工作条件选择扭力弹簧以减少压降并终止泵水锤；分析止回阀口径对水锤的影响，选择有着合适公称直径的止回阀，以减少水锤对管道系统的损坏；检查并检验单向阀的静态特性，以确保单向阀的强度不受静态影响；展开动态特性的模态分析，掌握止回阀的动态振动特性，找出阀体振动的薄弱环节；在单向阀缓慢关闭过程中用到缓冲缸减少流量增加小，将管道压力增加限制在安全范围内，弱化正压水锤，限制反向流量和反向速度，并下降水锤起着举足轻重作用[1]。
优化的止回阀减少了消耗品，减低了制造成本和运行过程中的能量损失，利于环境保护和节能，响应节能减排的倡导，并朝着提高能源利用率的方向发展，同时提供工程设计与管理参考依据[1]。
工作原理
这种阀的功能是仅允许介质沿一个方向流动，并阻挠介质沿相反方向流动。一般而言，这种阀会自动工作。在一个方向上流动的流体压力作用下，阀瓣打开。当流体沿相反方向流动时，流体压力和阀瓣将作用在阀座上以切断流量。[1]
其中，不锈钢对夹式止回阀属于这种类别的阀，包括旋启式止回阀和提升止回阀。旋启式止回阀有铰链部门，像门一样的阀瓣可自由放到在倾斜的阀座上为了确保阀盘每次都能抵达阀座表面的正确位置，阀盘设计在铰链部门中，以便阀瓣有足够的旋转空间，阀盘可以真正，完整地触及阀座。阀瓣可以用金属，皮革，橡胶制成，也可以根据性能要求在金属上遮盖合成材料。旋启式止回阀在全开状态下，流体压力几乎不受阻碍，因此，通过阀的压降相对较小。提升止回阀的阀瓣座落阀体上阀座的密封面上，除了可以自由起落的阀瓣外，其余阀就像截止阀一样流体压力将阀瓣从阀座密封表面提起，介质的回流致使阀瓣下跌到阀座上并切断流量。根据使用条件，阀瓣可以是全金属结构，或以橡胶垫或橡胶圈的形式镶嵌在碟片支架上。与截止阀一样，流体通过提升止回阀的通道也很窄，因此通过提升止回阀的压降大于旋启式止回阀，旋启式止回阀的流受到较少的限制[1]。
技术参数
公表示压力或压力水准：pn1.0-16.0mpa，ANSICLASS150-900，JIS10-20K [2]
公表示直径或口径：dn15〜900，NPS1/4〜36
连接方法：法兰，对接焊，螺纹，承插焊等[2]
适用温度：-196℃〜540℃
阀体材料：WCB，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti，CF8（304），CF3（304l），CF8M（316），CF3M（316l），Ti。[2]
选择不同的材料，这些材料可以应用于各种介质，例如水，蒸气，油，硝酸，醋酸，氧化剂，尿素等。[2]
工作特征
止回阀的工作特征是负载变化大，开启和关闭频率低，一旦进入关闭或打开状态，适用时间就很长，不需要移动构件。但是，一旦有了“转换”要求，它就须要具备灵活性。这个要求比一般而言的机械运动更加严苛。[2]
在大多数实际上应用中，定性确定了用于迅速关闭的止回阀。在单向阀关闭的那一刻，介质向该方向流动。随着阀瓣的关闭，介质从反向流量很快降至零。压力快速升高，即可能对管道系统产生破坏性影响的“水锤”现象。[2]
对于多台泵并联的高压管道系统，止回阀的水锤疑问越发突出。水锤是压力管道瞬态流动中的一种压力波。它是压力管道中流体流量变化引起的压力升高或下滑的水力冲击现象，物理缘故是流体不可压缩性，流体运动惯性和管道弹性的综合作用，以防止隐患管道中有水锤的险恶，多年来，人们在止回阀的设计中使用了一些新的结构和新材料，以确保止回阀的适用性能，同时将水锤的影响减小到最小。。[2]
目的
止回阀用于管道系统。它的主要功能是防止介质倒流，防止泵及其驱动马达倒转以及将容器中的介质排出。止回阀也可用于为压力可能会升至大于主系统的压力止回阀可以根据不同的材料应用于各种介质的管道。当止回阀安装在管道上时，它成为整个管道的流体部分之一。阀瓣的打开和关闭过程受其所在系统的瞬态流动状态影响。反过来，阀瓣的关闭特性也会影响流体的流动状态[1]。
